D.2 - Absenkbare parallelogramm Sattelstütze

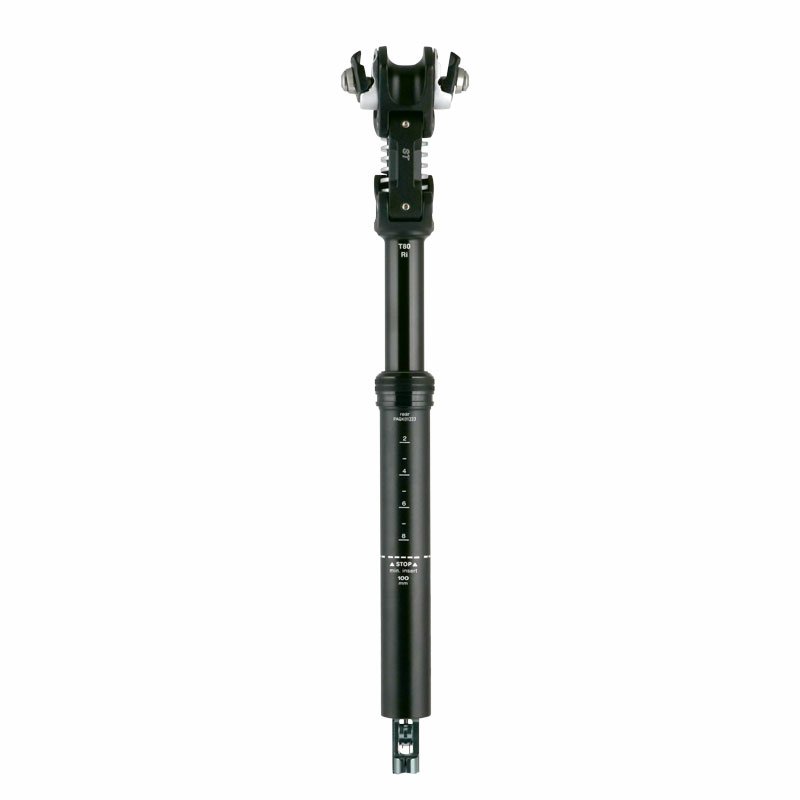

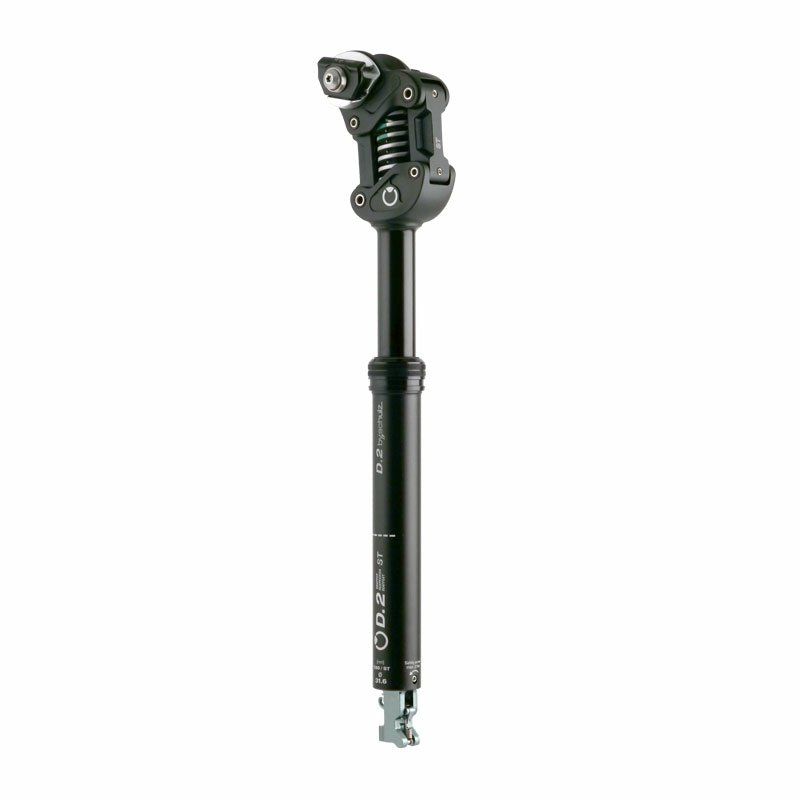

D.2 ST Ri - T80 Ø 30,9mm / Feder SOFT

Verfügbarkeit lieferbar in 2-5 Tagen lieferbar in 2-5 Tagen
Art.Nr.  11041

pro Stück (inkl. MwSt. zzgl. Versandkosten für Standardartikel)

579,95 EUR
Menge:
Ri = Remote inside (Kabelführung innenliegend)
ST = Short Travel
Gewicht: ca. 965g bei Ø30,9 T80 inkl. Feder Medium




Technische Details


· IGUS Polymer Hochleistungs-Gleitlager / Edelstahlachsen
· feines Ansprechverhalten, hoher Fahrkomfort
· einfacher Feder-, und Sattelwechsel
· Bedienhebel am Lenker
· Sattelklemmung mit Feinverstellung und robuster Rasterung
· Definierter Verstellbereich mit Anschlag
· belastbar bis 115 Kg Fahrergewicht
· E-Bike ready

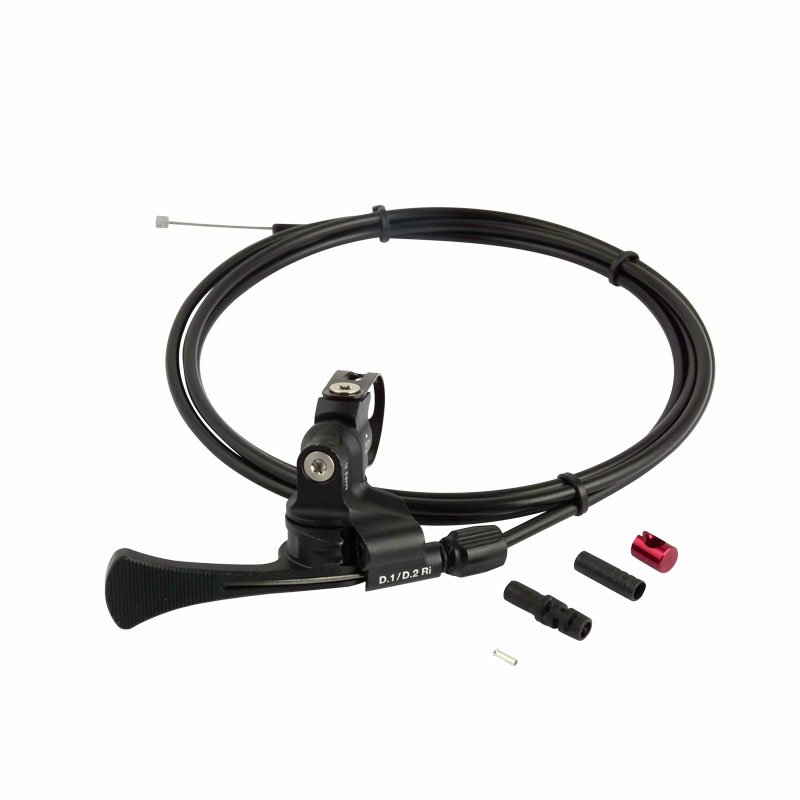

Lieferumfang: D.2 ST Ri Absenkbare Sattelstütze inkl. Neopren Schutzhülle, Zugführung, Kabel und Bedienhebel für Montage am Lenker, Bedienungsanleitung

HINWEIS LIEFERBARKEIT D.SERIE:
Die absenkbaren Sattelstützen von by,schulz sind aktuell im Zulauf und werden ab Januar 2023 verfügbar sein.
Einzelne Modelle sind bereits verfügbar.

Lieferzeit auf Anfrage!


Einbauvoraussetzungen



Hinweis: Planen Sie die Montage sowie die Zugführung sorgfältig. Achten Sie darauf, dass der Innenzug und die Schaltaußenhülle lang genug für die geplante Verlegeroute durch den Rahmen sind! Entfernen Sie evtl. vorhandene Grate am Sitzrohr des Bikes. Alle Teile müssen beim Einbau sauber sein! Prüfen Sie vor dem Einbau, dass der Durchmesser der Stütze zum Durchmesser des Sitzrohrs passt!

1. Die by,schulz D.2 ST-Ri Sattelstütze sieht die Verlegung der Zugführung innerhalb des Rahmens vor. Nicht alle Fahrradrahmen / E-Bikerahmen sind für die Verlegung von innenliegenden Kabelzügen geeignet. Für die Verlegung ist eine bereits vorhandene Öffnung für die Zugverlegung am Rahmen notwendig. Die Zugführung darf auf ganzer Länge nicht geknickt oder gequetscht werden! Bei E-Bikes muss zusätzlich die Möglichkeit gegeben sein, die Zugführung entlang des Akkus und des Motors zu verlegen.

2. Stellen Sie vor der Montage sicher, dass ausreichend Bauraum im Fahrradrahmen für den Einbau der D.2 ST-Ri Sattelstütze zur Verfügung steht, und die Sattelstütze im eingebauten Zustand nicht mit anderen Teilen des Fahrrades, oder Biegungen der Rahmengeometrie, dem Akku oder dem Motor kollidiert!

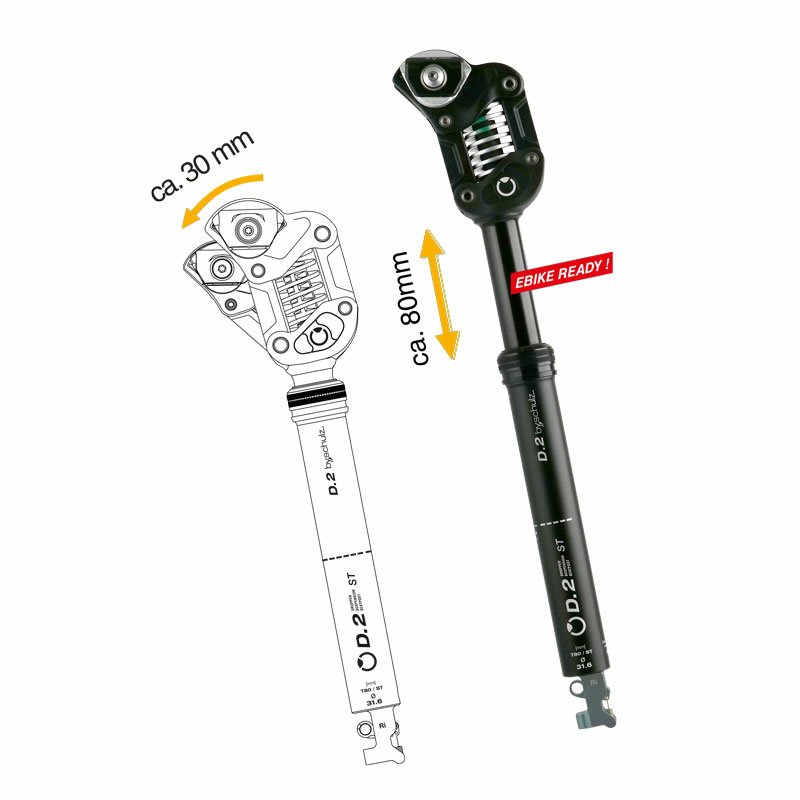

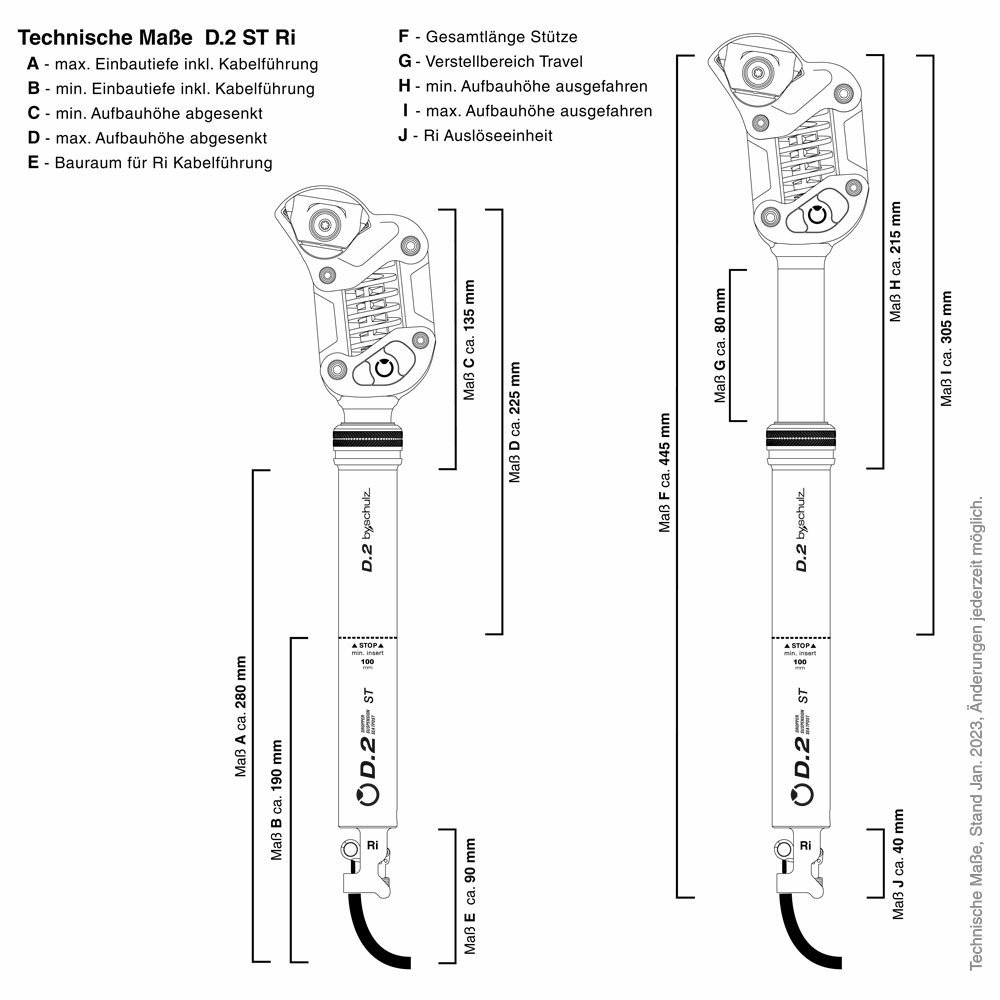

Hinweis: Durch den Parallelogramm-Mechanismus der Federung hat die D.2 ST-Ri eine größere Aufbauhöhe als herkömmliche Dropper Posts. Prüfen Sie diese Anforderungen mit Abmessen an Ihrem Fahrrad so genau wie möglich im Vorfeld.

Sie sollten bei vollständig abgesenkter Sattelstütze (Maß A) noch einen sicheren Stand mit dem Vorderfuß auf dem Boden haben (unabhängig der Einbautiefe der Stütze)!

Ist die D.2 ST-Ri vollständig in das Sitzrohr des Fahrrades eingeschoben und dies ist nicht der Fall, raten wir von der Verwendung der Stütze in Kombination mit diesem Fahrradrahmen ab.




Maß A – Min. Aufbauhöhe: ca. 135 mm
Maß B – Aufbauhöhe ausgefahren: ca. 215 mm
Maß C – benötigte Einbautiefe: ca. 230 mm (plus Kabel)
Maß D – Gesamtlänge ausgefahren: ca. 440 mm

Beachten Sie ebenfalls, dass für die korrekte Sitzposition die individuelle Höhe Ihres Sattels hinzuaddiert werden muss.

Die Maße A, C und D sind auf die Mitte der Sattelklemme bezogen. Beachten Sie, dass je nach Rahmen für die Biegung der Kabelführung zusätzlich ca. 50 mm Bauraum unterhalb der D.2 ST-Ri benötigt werden!



3. Der Durchmesser des Sitzrohrs Ihres Fahrrades / E-Bikes, sollte mit dem der Sattelstütze übereinstimmen. Eventuell benötigte Reduzierhülsen müssen eine Mindestlänge von 100 mm aufweisen, und immer vollständig in den Rahmen eingeschoben sein.

Bei abweichenden Angaben des Rahmenherstellers bzgl. der Hülsenlänge sind diese mitzubeachten. Der höhere Wert ist dann ausschlaggebend!





Die by,schulz G.Shim Reduzierhülsen finden Sie unter: www.byschulz.com/produkte/g-shim-reduzierhuelse


4. Prüfen Sie, ob die Mindesteinstecktiefe der Sattelstütze von 100 mm eingehalten werden kann!

Diese ist auf der Rückseite des Sattelstützenrohrs als Markierung (STOP min. insert) unterhalb der Auszugsskala angebracht. Oberhalb der Skala finden Sie die Produktions-Seriennummer.


5. Bei abweichenden Angaben der Mindesteinstecktiefe durch den Rahmenhersteller, sind diese mitzubeachten. Der höhere Wert ist ausschlaggebend. Die Nichtbeachtung der Mindesteinstecktiefe kann zu Stürzen bzw. zu Schäden an der Sattelstütze und / oder dem Rahmen führen.

6. Die Klemmkraft der Sattelstützenklemme sollte beim Fixieren der Stütze im Rahmen 5 – 6 Nm betragen. Bei Überschreitung der Klemmkraftwerte, kann es zu Fehlfunktionen wie z.B. verringerter Eintauch-, bzw. Ausfahrgeschwindigkeit, und zu Beschädigungen von Bauteilen der D.2 ST-Ri kommen.

7. Bei der D.2 ST-Ri ist standardmäßig eine Sattelklemmung für Sattelgestelle mit einem Durchmesser von 7 mm verbaut. Bei Bedarf sind Sattelklemmen für 8 mm Durchmesser erhältlich. Kombinieren Sie niemals 7 mm Klemmen mit einem Sattelgestell mit 8 mm Durchmesser, oder umgekehrt.

Hinweis: Sättel mit ovalen Sattelgestellen dürfen in Kombination mit dieser Stütze nicht verbaut werden!

8. Überprüfen Sie, ob die Breite des Sattelgestells kompatibel mit dem Kopf der Stütze ist. Sie darf innenliegend nicht geringer als 35 mm sein. Es gibt einige Sättel (z.B. Kernledersättel) die im vorderen Teil des Gestells zu schmal zusammenlaufen, und daher nicht mit dieser Stütze kombinierbar sind. Eine solche Nutzung wird nicht empfohlen, da sie Sattel und Stütze dauerhaft beschädigen kann.
