HINWEIS AUSLAUFMODELLE D.SERIE:

Die D.1 und D.2 Sattelstützen werden nicht weiter produziert.
Die Garantie- und Serviceleistungen für ausgelieferte Stützen bleiben weiterhin erhalten.
Restbestände in einzelnen Durchmessern sind noch verfügbar und werden, solange der Vorrat reicht, ausgeliefert.

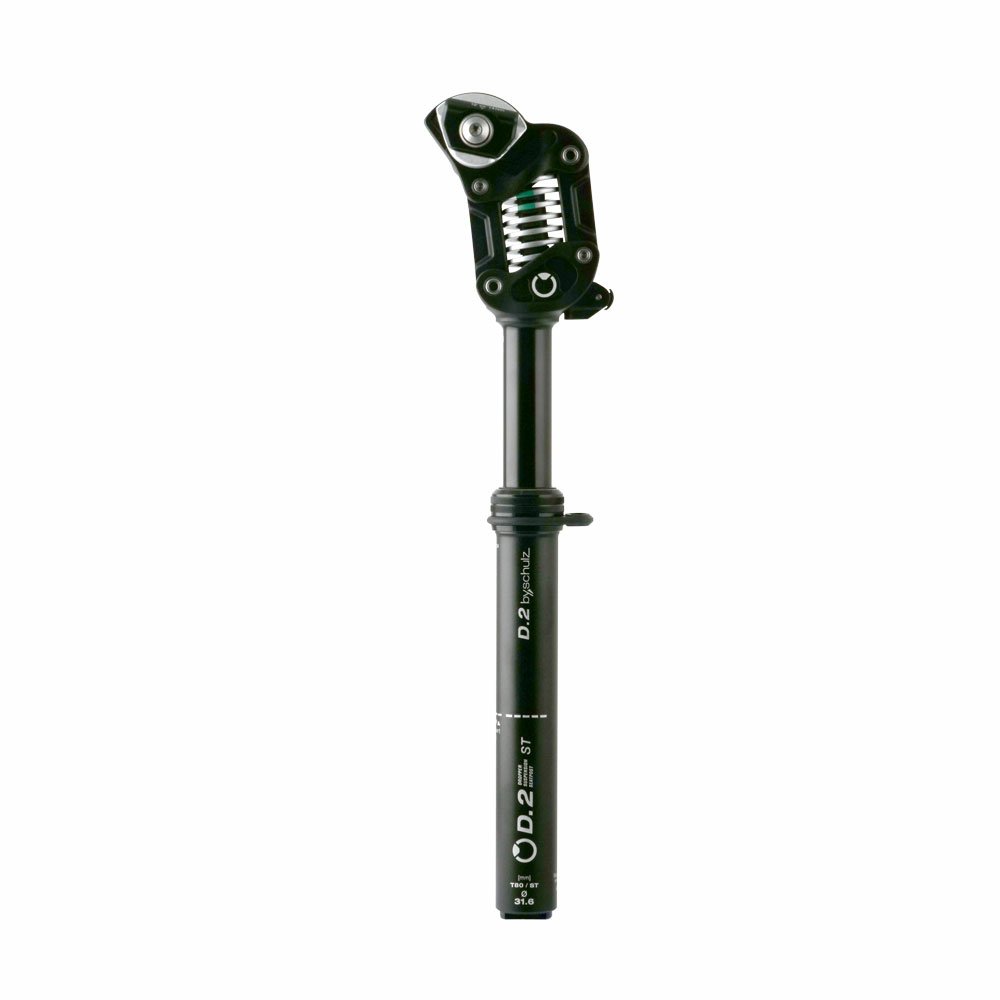

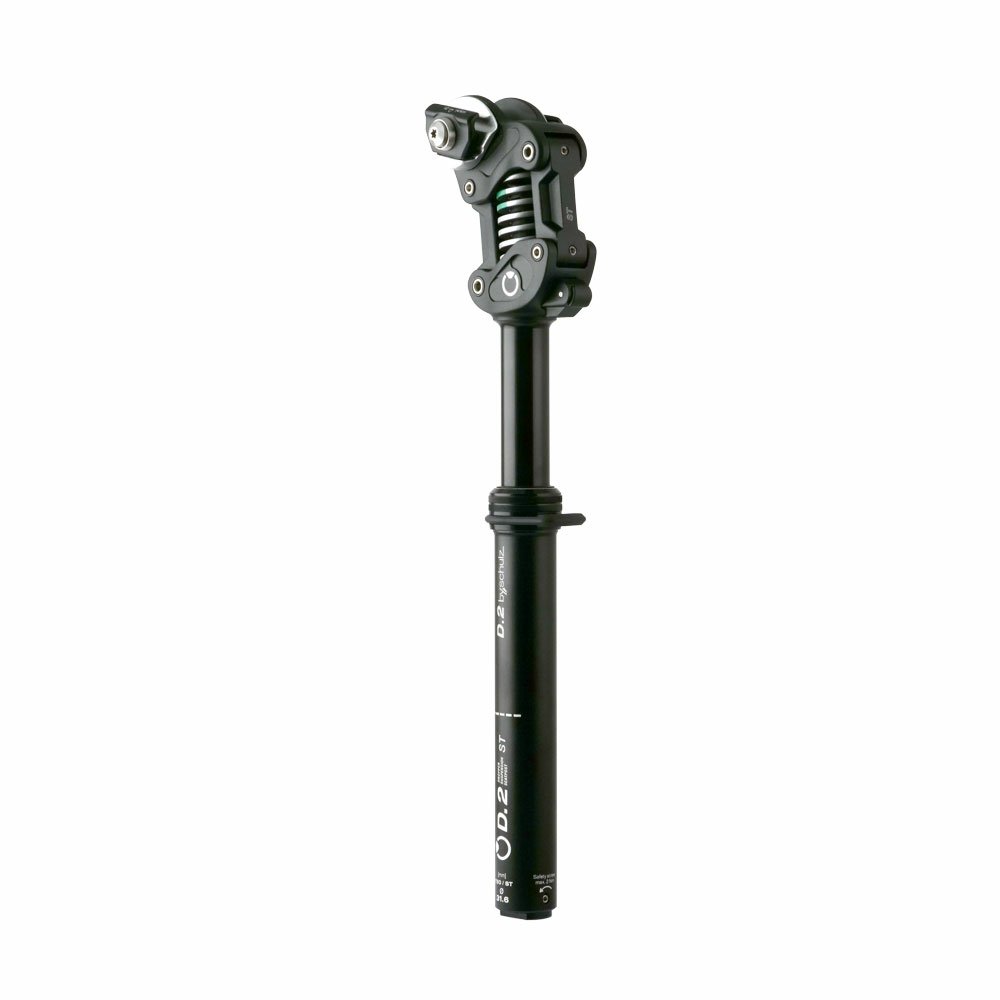

Technische Details

· IGUS Polymer Hochleistungs-Gleitlager / Edelstahlachsen
· feines Ansprechverhalten, hoher Fahrkomfort
· einfacher Feder-, und Sattelwechsel
· Bedienhebel am Lenker
· Sattelklemmung mit Feinverstellung und robuster Rasterung

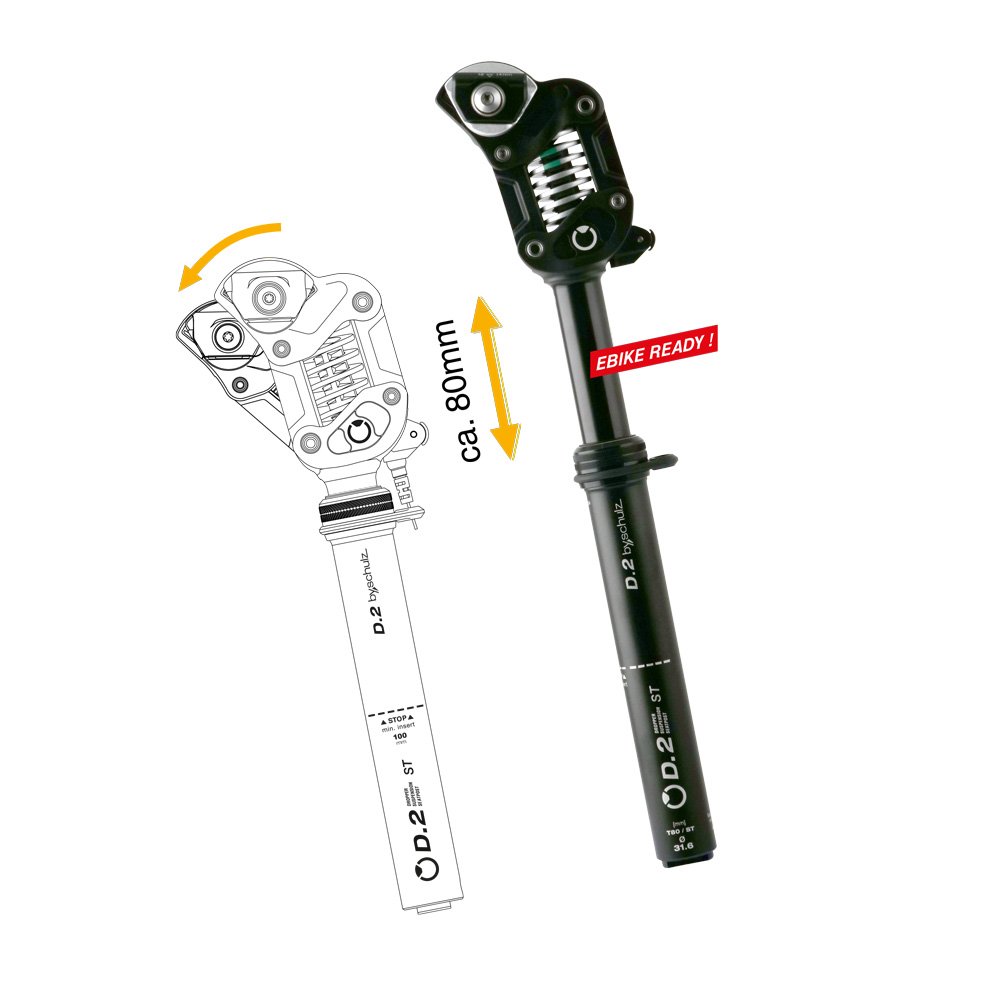

· Definierter Verstellbereich mit Anschlag
· belastbar bis 115 Kg Fahrergewicht
· E-Bike ready

Lieferumfang: D.2 ST Ri Absenkbare Sattelstütze inkl. Neopren Schutzhülle, Zugführung, Kabel und Bedienhebel für Montage am Lenker, Bedienungsanleitung


Einbauvoraussetzungen

Hinweis: Planen Sie die Montage sowie die Befestigungspunkte der Zugführung sorgfältig. Sie können u. U. bereits vorhandene Befestigungspunkte verwenden, und diese durch zusätzliche Halterungen aus dem Zubehör-Handel erweitern, oder die Außenhülle entlang bereits verlegter Kabelführungen mittels Kabelbinder befestigen.Achten Sie darauf, dass der Innenzug und die Schaltaußenhülle lang genug für die geplante Verlegeroute am Rahmen sind! Entfernen Sie evtl. vorhandene Grate am Sitzrohr des Bikes. Alle Teile müssen beim Einbau sauber sein! Prüfen Sie vor dem Einbau, dass der Durchmesser der Stütze zum Durchmesser des Sitzrohrs passt!

1. Die by,schulz D.2 ST-Ro Sattelstütze sieht die Verlegung der Zugführung außerhalb des Rahmens vor. In der Regel sind alle Fahrradrahmen / E-Bikerahmen für die Verlegung von außenliegenden Kabelzügen geeignet.

Die Zugführung darf auf ganzer Länge nicht geknickt oder gequetscht werden!

Hinweis: Durch den Parallelogramm-Mechanismus der Federung hat die D.2 ST-Ro eine größere Aufbauhöhe als herkömmliche Dropper Posts. Prüfen Sie diese Anforderungen mit Abmessen an Ihrem Fahrrad so genau wie möglich im Vorfeld.

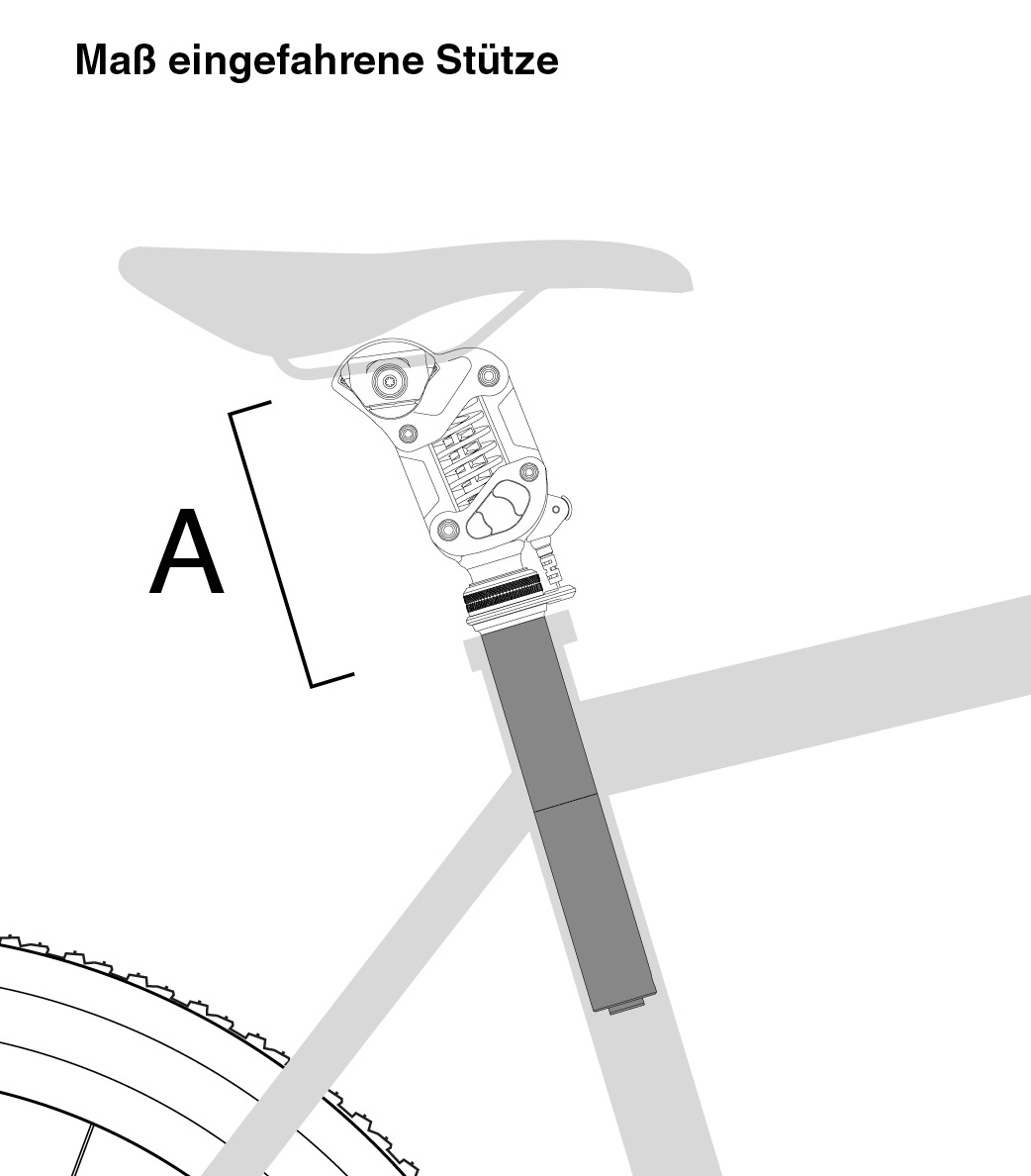

Sie sollten bei vollständig abgesenkter Sattelstütze (Maß A) noch einen sicheren Stand mit dem Vorderfuß auf dem Boden haben (unabhängig der Einbautiefe der Stütze)!

Ist die D.2 ST-Ro vollständig in das Sitzrohr des Fahrrades eingeschoben und dies ist nicht der Fall, raten wir von der Verwendung der Stütze in Kombination mit diesem Fahrradrahmen ab.


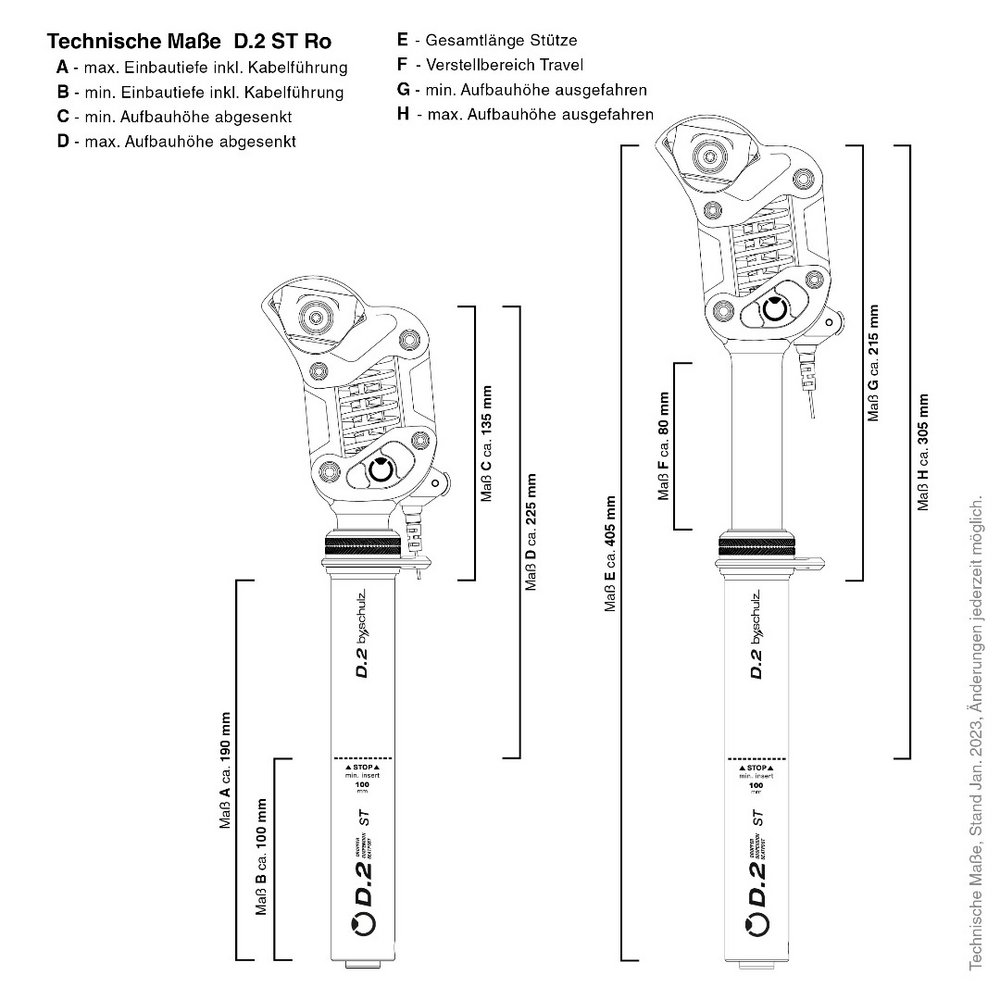

Maß A – Min. Aufbauhöhe: ca. 135 mm

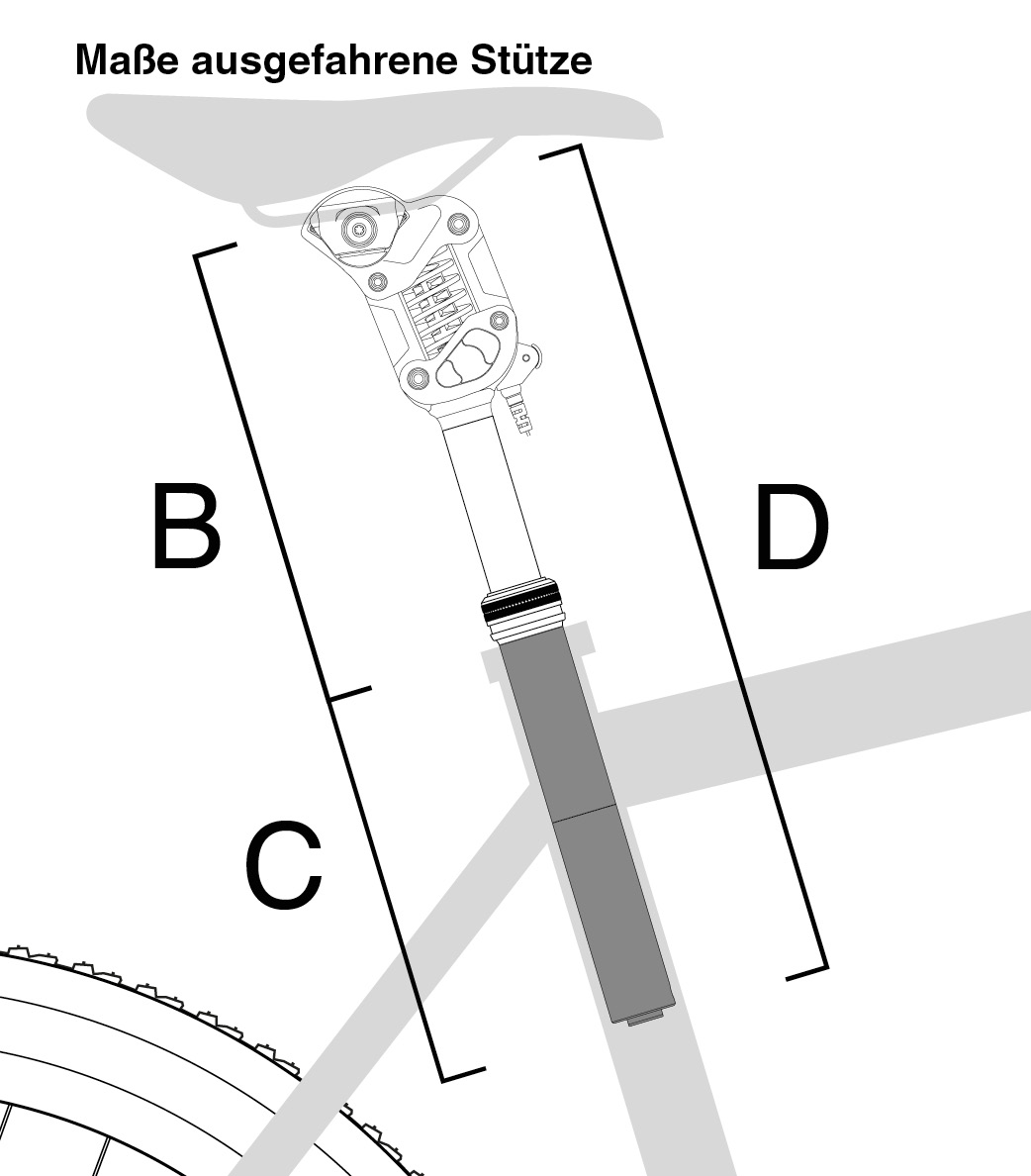

Maß B – Aufbauhöhe ausgefahren: ca. 215 mm
Maß C – benötigte Einbautiefe: ca. 190 mm
Maß D – Gesamtlänge ausgefahren: ca. 405 mm

Beachten Sie ebenfalls, dass für die korrekte Sitzposition die individuelle Höhe Ihres Sattels hinzuaddiert werden muss.

Die Maße A, C und D sind auf die Mitte der Sattelklemme bezogen. Beachten Sie, dass je nach Rahmen für die Biegung der Kabelführung zusätzlich ca. 50 mm Bauraum unterhalb der D.2 ST-Ri benötigt werden!



2. Der Durchmesser des Sitzrohrs Ihres Fahrrades / E-Bikes, sollte mit dem der Sattelstütze übereinstimmen. Eventuell benötigte Reduzierhülsen müssen eine Mindestlänge von 100 mm aufweisen, und immer vollständig in den Rahmen eingeschoben sein.

Bei abweichenden Angaben des Rahmenherstellers bzgl. der Hülsenlänge sind diese mitzubeachten. Der höhere Wert ist dann ausschlaggebend!

Die by,schulz G.Shim Reduzierhülsen finden Sie unter: www.byschulz.com/produkte/g-shim-reduzierhuelse

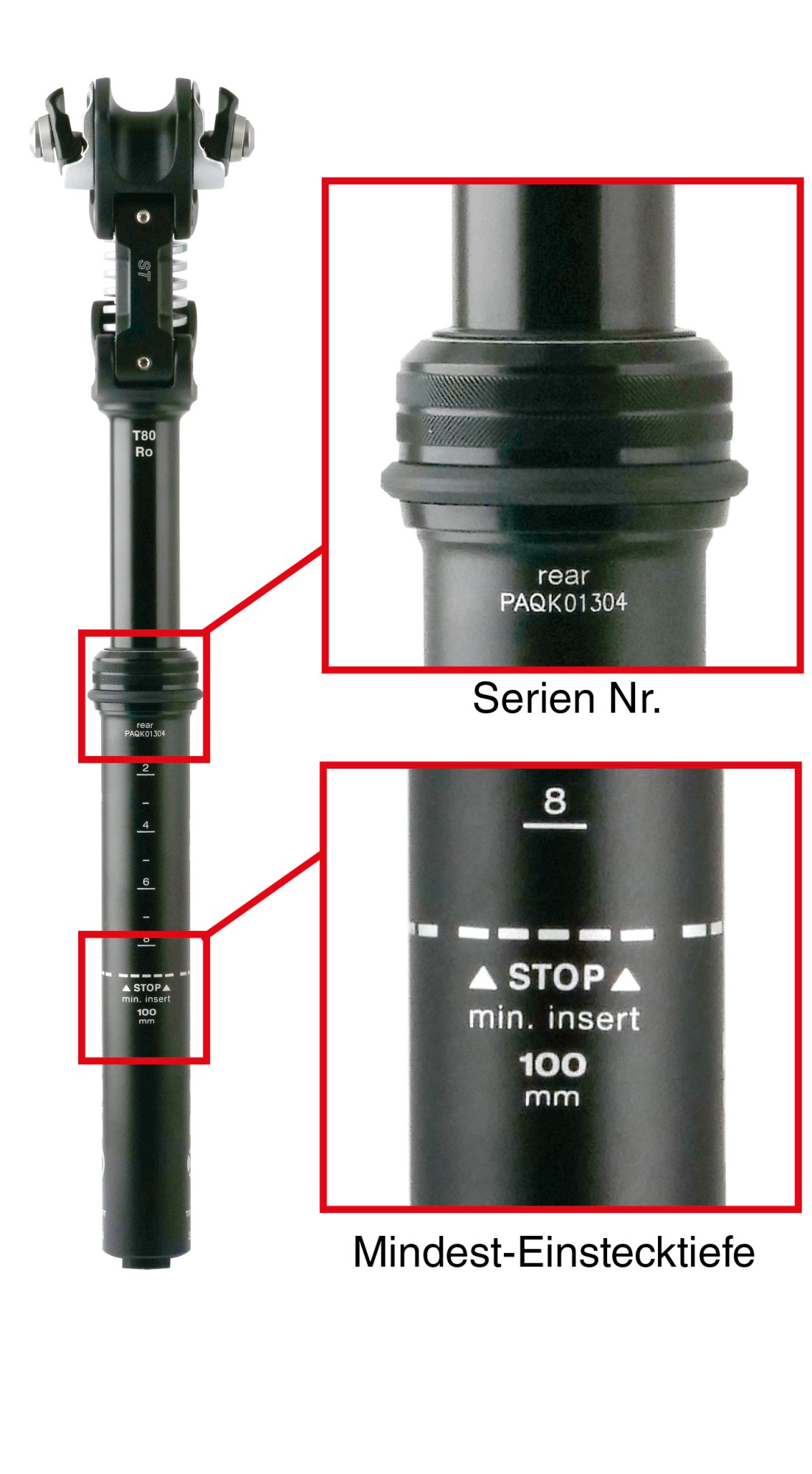

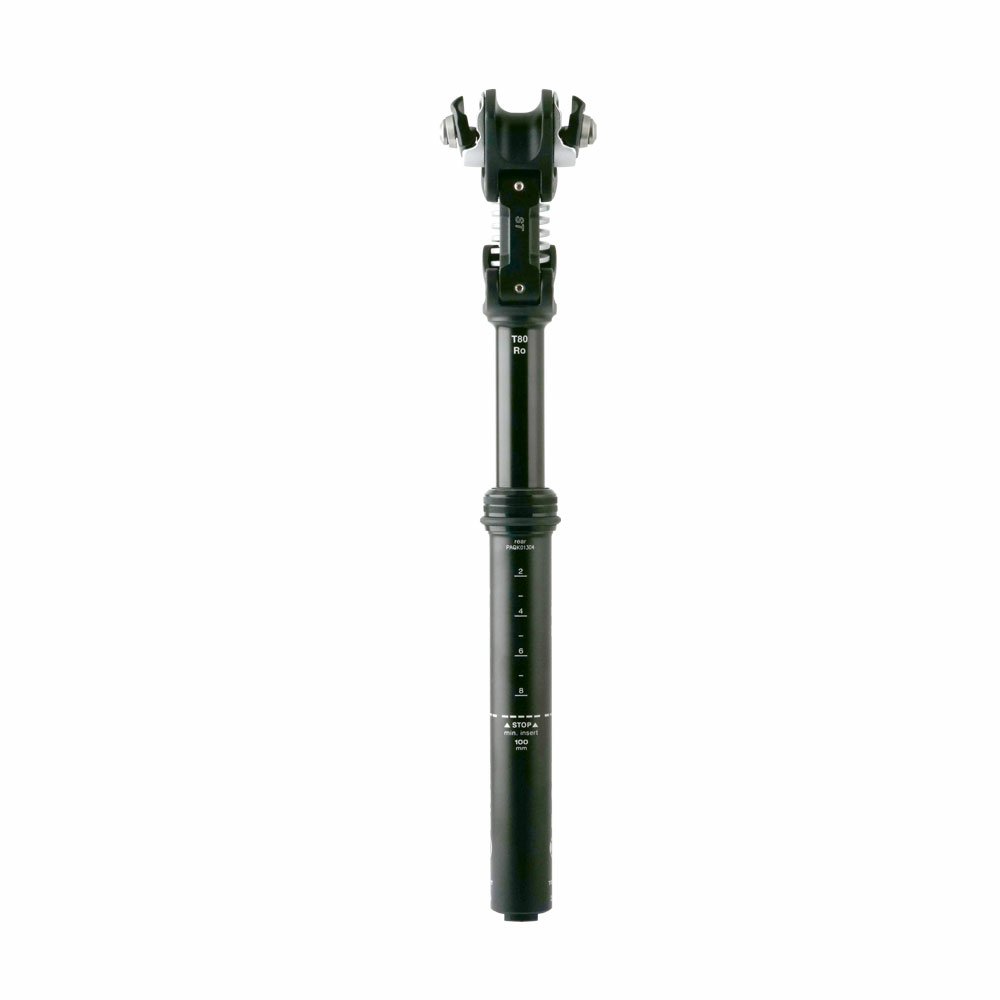

3. Prüfen Sie, ob die Mindesteinstecktiefe der Sattelstütze von 100 mm eingehalten werden kann!

Diese ist auf der Rückseite des Sattelstützenrohrs als Markierung (STOP min. insert) unterhalb der Auszugsskala angebracht. Oberhalb der Skala finden Sie die Produktions-Seriennummer.

4. Bei abweichenden Angaben der Mindesteinstecktiefe durch den Rahmenhersteller, sind diese mitzubeachten. Der höhere Wert ist ausschlaggebend. Die Nichtbeachtung der Mindesteinstecktiefe kann zu Stürzen bzw. zu Schäden an der Sattelstütze und / oder dem Rahmen führen.

5. Die Klemmkraft der Sattelstützenklemme sollte beim Fixieren der Stütze im Rahmen 5 – 6 Nm betragen. Bei Überschreitung der Klemmkraftwerte, kann es zu Fehlfunktionen wie z.B. verringerter Eintauch-, bzw. Ausfahrgeschwindigkeit, und zu Beschädigungen von Bauteilen der D.2 ST-Ri kommen.

6. Bei der D.2 ST-Ri ist standardmäßig eine Sattelklemmung für Sattelgestelle mit einem Durchmesser von 7 mm verbaut. Bei Bedarf sind Sattelklemmen für 8 mm Durchmesser erhältlich. Kombinieren Sie niemals 7 mm Klemmen mit einem Sattelgestell mit 8 mm Durchmesser, oder umgekehrt.

Hinweis: Sättel mit ovalen Sattelgestellen dürfen in Kombination mit dieser Stütze nicht verbaut werden!

7. Überprüfen Sie, ob die Breite des Sattelgestells kompatibel mit dem Kopf der Stütze ist. Sie darf innenliegend nicht geringer als 35 mm sein. Es gibt einige Sättel (z.B. Kernledersättel) die im vorderen Teil des Gestells zu schmal zusammenlaufen, und daher nicht mit dieser Stütze kombinierbar sind. Eine solche Nutzung wird nicht empfohlen, da sie Sattel und Stütze dauerhaft beschädigen kann.
